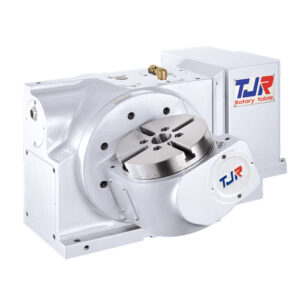

Наклонно-поворотный стол с ЧПУ FAR-100SN ø100 мм

TJR - Тайванский производитель высокотехнологичных поворотных столов ЧПУ, который хорошо известен во многих странах мира благодаря безупречному качеству и производительности выпускаемого оборудования.Поворотные столы TJR выбирают за высокую точность и надёжность при конкурентных ценах на это оборудование.Tjr выпускает четырёх и пятиосевые CNC-поворотные столы, автоматические механизмы смены паллет, опоры, задние бабки, другие аксессуары. Выпускаемое компанией оборудование используется на предприятиях электронной и автомобильной промышленности. Оно востребовано в аэрокосмической отрасли и других сферах.

Характеристики

Тип	Наклонно-поворотный стол
Диаметр стола	ø100 мм
Диаметр центр. отверстия	Ø35H7*30 мм
Сквозное отверстие	Ø25 мм
Высота центра	230 мм
Ширина Т – образного паза	12Н7 мм
Ширина ползуна	18H7
Тип тормоза и усилие	Пневмат./ 0, 58 МПа
Передаточное число	2:00
Сила зажима	140Н*м
Макс. скорость рабочего стола	83, 3 мин — 1
Разрешение	0, 001 град
Точность индексации	40 сек
Повторяемость	4 сек
Вес нетто	116 кг (без серво двигателя)
Допустимая нагрузка на стол	25кг, 20 кг с бабкой
Допустимая нагрузка горизонтальная	—
Допустимая нагрузка F	600 H
Max нагрузка FL	250 H*m
Допустимый крутящий момент	9 Hм
Производитель	TJR
