Характеристики
- Диаметр стола 210 мм
- Диаметр центр. отверстия 67 мм
- Сквозное отверстие 40мм
- Высота центра 200 мм
- Ширина Т – образного паза 12H7 мм
- Ширина ползуна 18H7
- Тип тормоза и усилие Пневмат./ 0 | 58 МПа
- Передаточное число 2:30
Описание

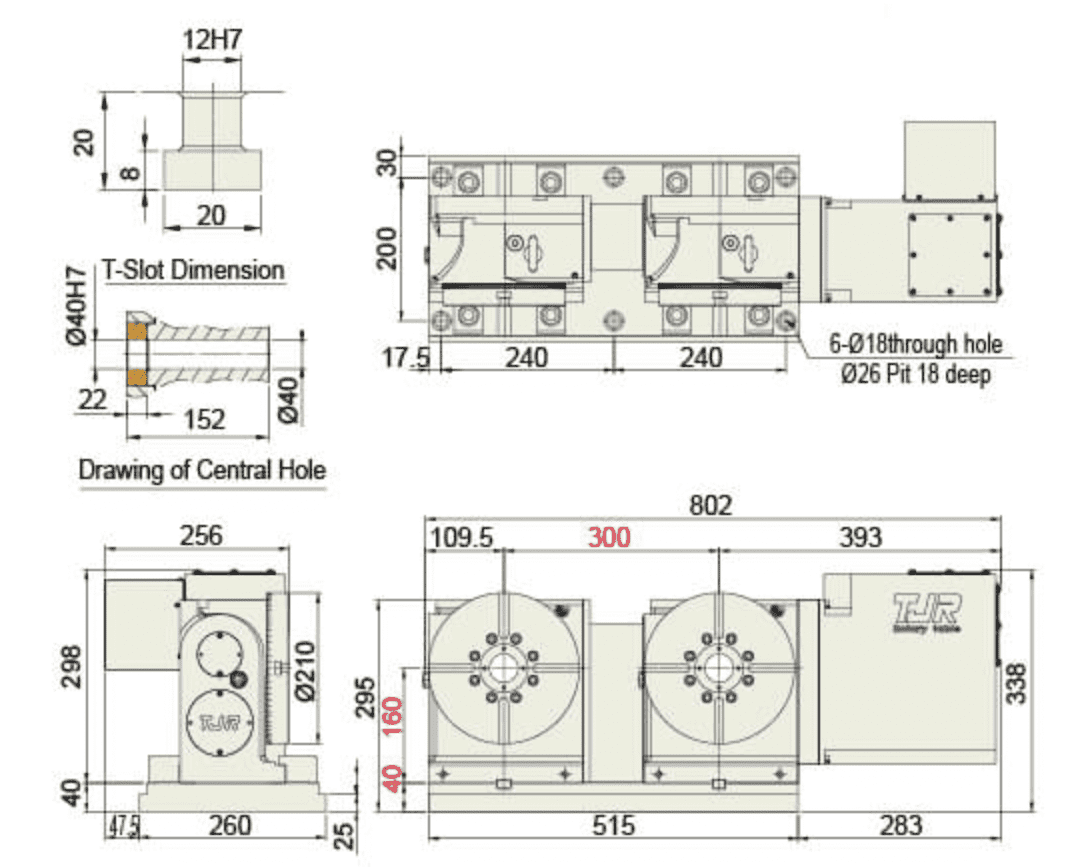

Многошпиндельный поворотный стол с ЧПУAR-210-2W с пневматическим тормозом.
Диаметр стола – Ø210, диаметр сквозного отверстия – Ø67
Имеет 2 рабочих стола.
Стол оснащен радиальными и осевыми подшипниками Японского производства.
Устанавливается только в вертикальном положении.
Преимущества поворотных столов TGR:
- Радиально – осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
- Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
- Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
- Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
Характеристики
- Диаметр стола: 210 мм
- Диаметр центр. отверстия: 67 мм
- Сквозное отверстие: 40мм
- Высота центра: 200 мм
- Ширина Т – образного паза: 12H7 мм
- Ширина ползуна: 18H7
- Тип тормоза и усилие: Пневмат./ 0 | 58 МПа
- Передаточное число: 2:30
- Сила зажима: 31 Н*м
- Макс. скорость рабочего стола: 44 | 4 мин - 1
- Разрешение: 0 | 001 град
- Точность индексации: 20 сек
- Повторяемость: 4 сек
- Вес нетто: - (без серво двигателя)
- Допустимая нагрузка на стол: 75 | 150 с бабкой
- Допустимая нагрузка горизонтальная: -
- Допустимая нагрузка F: 1450 H
- Max нагрузка FL: 1000 H*м
- Допустимый крутящий момент: 18 Hм
- Производитель: TJR
