Характеристики
- Диаметр стола, (мм) 255
- Диаметр центр отверстия,(мм) 50
- Диаметр сквозного отверстия, (мм) 50
- Высота центра стола, (мм) 160
- Ширина Т-образного паза, (мм) 12
- Ширина ползуна, (мм) 18
- Тип тормоза Гидравлический
- Тип тормоза/давление, (Мпа) гидр/3.5
Описание

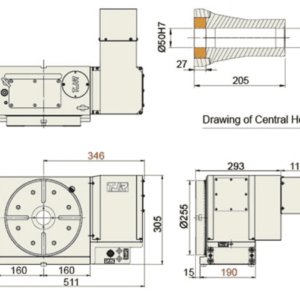

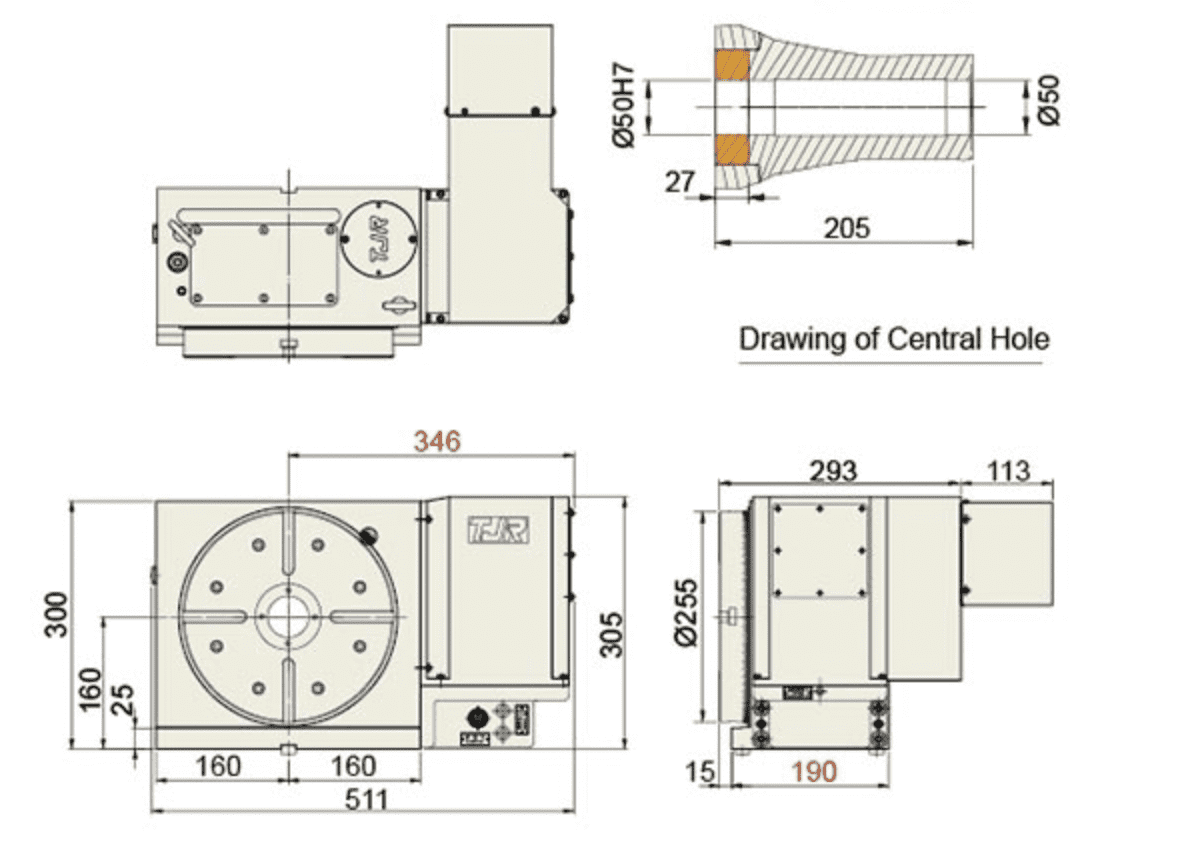

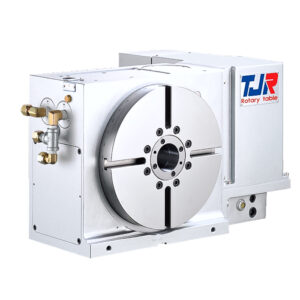

Индексный поворотный стол с ЧПУ TJR HI-255 с гидравлические тормозом.
Диаметр стола – Ø255, диаметр сквозного отверстия – Ø50H7
Стол оснащен муфтой Хирта, которая обеспечивает точность +-5 секунд и вращение без люфта.
Имеет возможность установки только в вертикальном положении.
Подходит для всех систем ЧПУ.
Преимущества поворотных столов TJR:
- Радиально – осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
- Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
- Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
- Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
Характеристики
- Диаметр стола, (мм) : 255
- Диаметр центр отверстия,(мм): 50
- Диаметр сквозного отверстия, (мм): 50
- Высота центра стола, (мм): 160
- Ширина Т-образного паза, (мм): 12
- Ширина ползуна, (мм): 18
- Тип тормоза: Гидравлический
- Тип тормоза/давление, (Мпа): гидр/3.5
- Передаточное число: 3:00
- Макс. скорость стола, (об/мин): 3, 33
- Max нагрузка F, (Н): 16000
- Max нагрузка FL, (Н*м): 1750
- Max радиальная нагрузка FL, (Н*м): 3000
- Сила зажима, (Н*м): 3000
- Минимальная ед. изм., (° градусы): 1 или 5
- Точность индексации, (сек): 5
- Повторяемость, (сек): 1
- Допустимая нагрузка на стол в вертикальном положении, (кг): 125
- Допустимая нагрузка на стол в горизонтальном положении, (кг): 300
- Допустимая нагрузка на стол с задней бабкой, (кг): 300
- Допустимый крутящий момент (Н*м): -
- Вес нетто без серводвигателя, (кг): 120
- Производитель: TJR
