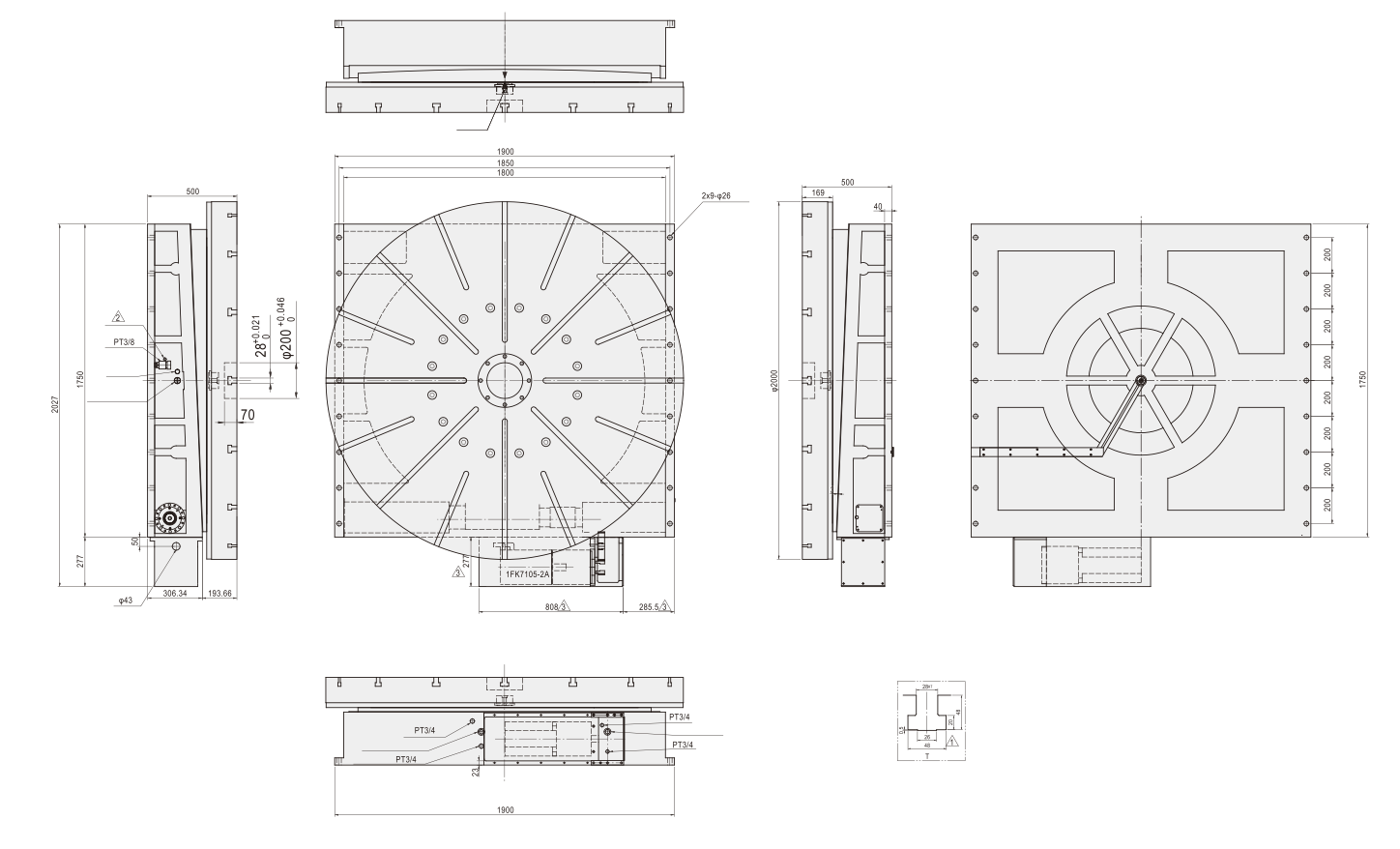

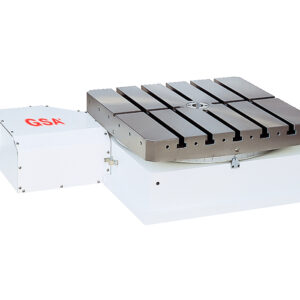

Горизонтальный стол c ЧПУ GSA HRT-2000

Горизонтальный крупногабаритный поворотный стол c ЧПУ GSA HRT-2000

• Размер рабочего стола 2000 мм, ширина Т-паза 28 мм;
• Крутящий момент 900 кг/м ;
• Максимальная нагрузка на стол — 20000 кг;
• Стол оснащен радиально-осевыми подшипниками;
• Конструкция с двойным червячным колесом и червячным винтом из закаленной стали, обеспечивает долговременную точность индексации.

Преимущества поворотных столов GSA:

Высокая точность индексации

✔️ Класс точности индексирования: 10 (сек.) при стандартных 15 сек;

✔️ Повторяемость: 4 (сек.);

✔️Соответствует международным стандартам ISO 230-2, благодаря чему подходит для аэрокосмической и военной промышленности.

Усиленная система планшайбы

✔️Усилие зажима больше в 2 ~ 3 раза по сравнению с другими брендами-производителями;

✔️ Система из нескольких тормозных дисков обеспечивает зажим с 4х сторон трения;

✔️ Крутящий момент 200 кг/м от пневматического источника 5 кг/ см2;

✔️ Повышенная прочность конструкции исключает вертикальное смещение оси во время вращения.

Усиленная система подшипников

✔️ Разработано ограничение с 3 сторон, которое поддерживает усилие больше, чем тот же размер поперечного роликового кольца (подшипника) более чем в 2 раза;

✔️ Двойные подшипники увеличивают рабочий диаметр кольца подшипника и подходят для тяжелой резки.

Класс точности муфт Хирта

Класс точности индексирования: ±3 (сек.);

✔️ Повторяемость: ±1 (сек.);

✔️ Пятно контакта поверхности зубов может достигать 90%.

Передаточное число

✔️ Высокоскоростные столы GSA соответствуют требованиям высокоскоростных станков с холостым ходом 60 м/мин;

✔️ Передаточное отношение 90: 1 может достигать 33 об / мин, при скорости двигателя: 3000 об / мин.
