Цельнолитой роторный гидрцилиндр L2035R

Тайваньская компания Chandox – это производитель высококачественных токарных патронов, различных конструкций, а также линейки патронов малого диаметра и запасных частей.

Компания была образована в 1983 году. С самого начала своей деятельности она специализируется на выпуске различных токарных патронов, которые активно экспортируются во многие страны. Этот производитель получил большую известность благодаря безупречному качеству выпускаемой продукции. На протяжении всей истории своего существования компания инвестирует в исследования и разработки. Она была удостоена высшей награды Тайваня в сфере инноваций и получила сертификат ISO9001.В Chandox работают сотрудники с большим опытом. Компания является предприятием полного производственного цикла. Она использует передовое оборудование и постоянно работает над совершенствованием технической стороны производства.

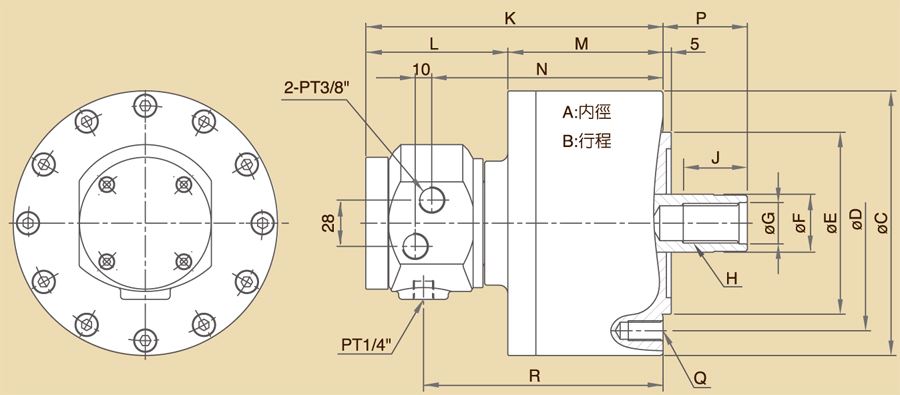

Характеристики

M	123.5
A	200
B	35
C	245
D	145
E (h7)	120
F	55
G (h8)	37
H	M36×4P
J (Внутренний ø отверстия)	60
K	206.5
L	123.5
N	166.5
P max	69
P min	34
Q	12-M16×2P
R	171.5
Ход поршня, mm	35
Макс. оборотов/мин, r.p.m	5500
Момент инерции, kg x m2	0.098
Скорость утечки масла, l/min	0.8
Максимальное давление, kgf/cm2	40
Площадь поршня со стороны толкателя, cm2	314
Площадь поршня со стороны тяги, cm2	290
Макс. усилие эксплуатации (внутренняя сторона), kgf	11300
Макс. усилие эксплуатации (внешняя сторона), kgf	10400
Вес, кг	22.5
Производитель	Chandox

Под заказ

Задать вопрос

Описание
Характеристики

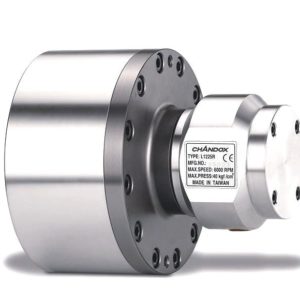

Цельнолитой роторный гидравлический цилиндр со встроенным предохранительным клапаном Chandox L2035R

Ход поршня — 35 мм, максимальная скорость — 5500 об/мин, резьба втягивающей трубы: M36x4P

Применяется в качестве привода для передачи тягового усилия на механический патрон токарного станка с ЧПУ.

Преимущества гидроцилиндра Chandox L2035R:

Сверхтонкий корпус уменьшает помехи и снижает нагрузку на станок;
Имеет прочную и компактную конструкцию, которая обеспечивает долговечность и простоту в установке на станок;
Обеспечивает высокую производительность благодаря возможности регулировки скорости и силы прессования;
Встроенный обратный клапан предотвращает вылет деталей во время резкого падения давления.
