Цанговый гидравлический токарный патрон 112 мм CK30A4


Характеристики
Тип патрона

Цанговый

Тип посадки патрона

A4

A

112

A1

85

B

107, 5

C

82, 6

D

63, 513

E

M50x1, 5P

F

45

G

M40x1, 5P

H

25

J

15

K max

28

K min

23

L

3-M10x1, 5P

T

2.5

Ход рукава, мм

5

Максимальная скорость, мин-1

7000

Соответствие цилиндру

P1036

Соответствие пружинной цанги

163E

Соответствие многозаходной цанги

M-669

Диапазон зажима прутка

Ø3˜Ø30

Диапазон зажима шестигран.

Ø4˜Ø27

Зажим четырехгранника

Ø5˜Ø20

Макс. Усилие толчка, kgf

2040

Макс. сила захвата, kgf

4488

Производитель

В заказе Перейти к заказу
Задать вопрос

Цанговый токарный патрон 112 мм CK30A4

Тип посадки патрона – А4, диапазон зажима прутка – Ø3 — Ø30.

Применяется для удержания заготовок цилиндрической, четырех и шести-гранной формы.

Цанги по стандарту DIN6343.

Преимущества цангового токарного патрона CK30A4:

  • Высокая точность центрирования и повторяемости зажима заготовки;
  • Широкий диапазон диаметров зажима позволяет менять заготовки различного размера без смены патрона;
  • Быстрая и удобная смена заготовки, благодаря зажимным гайкам на корпусе патрона;
  • Высокая жесткость и стабильность конструкции способствует уменьшению вибраций и повышению качества обработки;
  • Способен выдерживать высокие нагрузки, благодаря прочному корпусу из высококачественной стали.

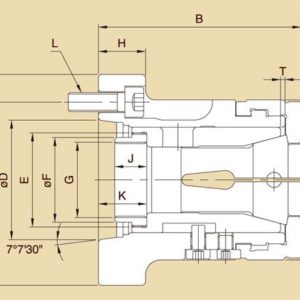

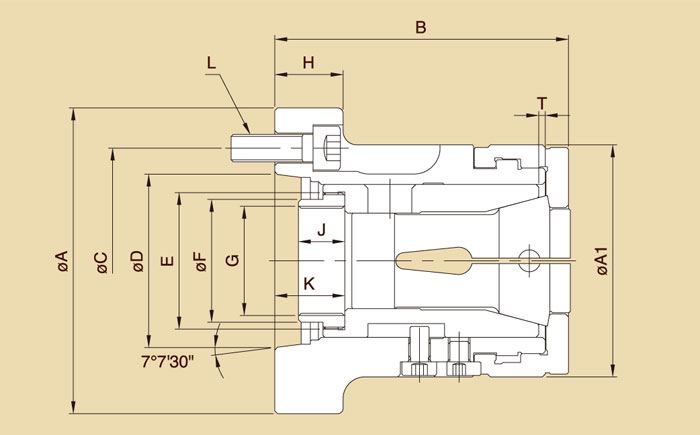

схема цангового патрона



Тип патрона

Цанговый

Тип посадки патрона

A4

A

112

A1

85

B

107, 5

C

82, 6

D

63, 513

E

M50x1, 5P

F

45

G

M40x1, 5P

H

25

J

15

K max

28

K min

23

L

3-M10x1, 5P

T

2.5

Ход рукава, мм

5

Максимальная скорость, мин-1

7000

Соответствие цилиндру

P1036

Соответствие пружинной цанги

163E

Соответствие многозаходной цанги

M-669

Диапазон зажима прутка

Ø3˜Ø30

Диапазон зажима шестигран.

Ø4˜Ø27

Зажим четырехгранника

Ø5˜Ø20

Макс. Усилие толчка, kgf

2040

Макс. сила захвата, kgf

4488

Производитель
