Характеристики
- Диаметр стола, (мм) 170
- Диаметр сквозного отверстия, (мм) 35
- Высота центра стола, (мм) 135
- Ширина Т-образного паза, (мм) 12
- Ширина ползуна, (мм) 18
- Пневм давление, (МПа) 2 | 5
- Гидравл давл (МПа) 5
- Передаточное число 1:30
Описание

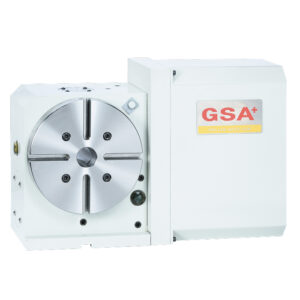

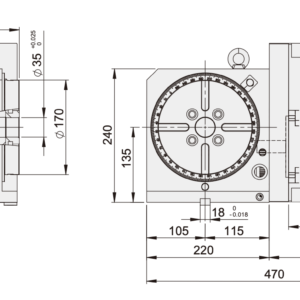

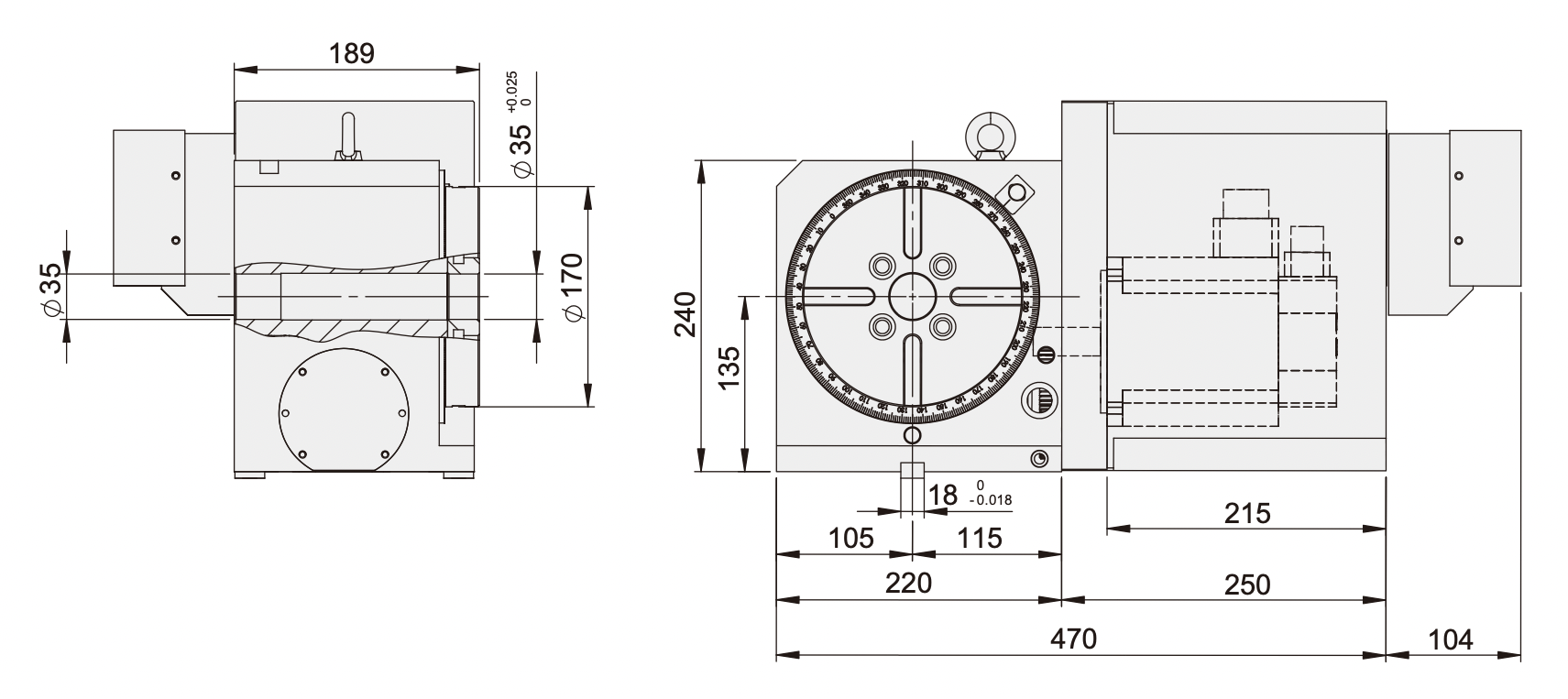

Поворотный стол c ЧПУ GSA RCT-170R с прямым приводом
- Диаметр рабочего стола Ø170, диаметр центрального отверстия Ø35H7.
- Стол оснащен приводным роликовым подшипником, обеспечивающим нулевой люфт при резке.
- Обладает высокой скоростью – 66.6 мин-1 и минимальным циклом индексации: 20″.
Преимущества поворотных столов GSA:
Двухзаходной червячный вал
Обеспечивает повышенную сопротивляемость износу;
Поверхностный контакт между червячным колесом и червячным валом может достигать 35%~45%;
Подходит для работ в тяжелых режимах.
Высокая точность индексации
Класс точности индексирования: 10 (сек.) при стандартных 15 сек;
Повторяемость: 4 (сек.);
Соответствует международным стандартам ISO 230-2, благодаря чему подходит для аэрокосмической и военной промышленности.
Усиленная система планшайбы
Усилие зажима больше в 2 ~ 3 раза по сравнению с другими брендами-производителями;
Система из нескольких тормозных дисков обеспечивает зажим с 4х сторон трения;
Крутящий момент 200 кг/м от пневматического источника 5 кг/ см2;
Повышенная прочность конструкции исключает вертикальное смещение оси во время вращения.
Усиленная система подшипников
Разработано ограничение с 3 сторон, которое поддерживает усилие больше, чем тот же размер поперечного роликового кольца (подшипника) более чем в 2 раза;
Двойные подшипники увеличивают рабочий диаметр кольца подшипника и подходят для тяжелой резки.
Класс точности муфт Хирта
Класс точности индексирования: ±3 (сек.);
Повторяемость: ±1 (сек.);
Пятно контакта поверхности зубов может достигать 90%.
Передаточное число
Высокоскоростные столы GSA соответствуют требованиям высокоскоростных станков с холостым ходом 60 м/мин;
Передаточное отношение 90: 1 может достигать 33 об / мин, при скорости двигателя: 3000 об / мин.
Характеристики
- Диаметр стола, (мм) : 170
- Диаметр сквозного отверстия, (мм): 35
- Высота центра стола, (мм): 135
- Ширина Т-образного паза, (мм): 12
- Ширина ползуна, (мм): 18
- Пневм давление, (МПа): 2 | 5
- Гидравл давл (МПа): 5
- Передаточное число: 1:30
- Макс. скорость стола, (об/мин): 66 | 6
- Max нагрузка F, (Н): 8000
- Max нагрузка FL, (Н*м): 400
- Max радиальная нагрузка FL, (Н*м): 450
- Сила зажима, (Н*м):
- Минимальная ед. изм.,(° градусы): 0 | 001
- Точность индексации, (сек): 20
- Повторяемость, (сек): 4
- В вертикальном положении, (кг): 75
- В горизонтальном положении, (кг): 150
- Вес, (кг): 65
- Производитель: GSA
