Характеристики
- Производитель Hold Well
- Типоразмер хвостовика 40
- Приводная муфта 5480
- Стандарт хвостовика VDI
- A 100
- B 80
- C. 8, W20*0
- D 40
Описание

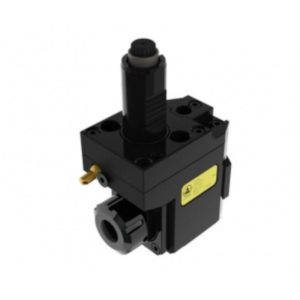

h2>Приводной блок THB-D05.90-40B радиального типа со стандартом хвостовика – VDI и внутренней подачей СОЖ
Размер посадки – ER32, типоразмер хвостовика – 40. Максимальная скорость вращения – 4000 об/мин и передаточным отношением 1:1.
Приводная муфта блока – DIN5480.
Внешняя подача СОЖ – 70 bar.
Предназначается для установки в револьверную головку для осевого радиального точения.
Цанговый патрон изготовлен по стандарту DIN6499.
Хвостовик VDI имеет двухстороннюю проточку для универсальной установки в лево- и право- сторонние револьверные головки.
Инструментальный блок произведен в соответствии со стандартом DIN69880. Шестерни зацепления изготовлены по стандарту DIN 5480.

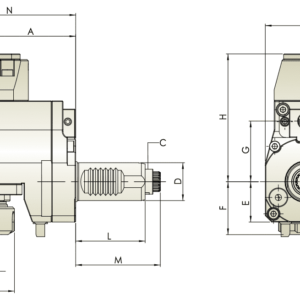

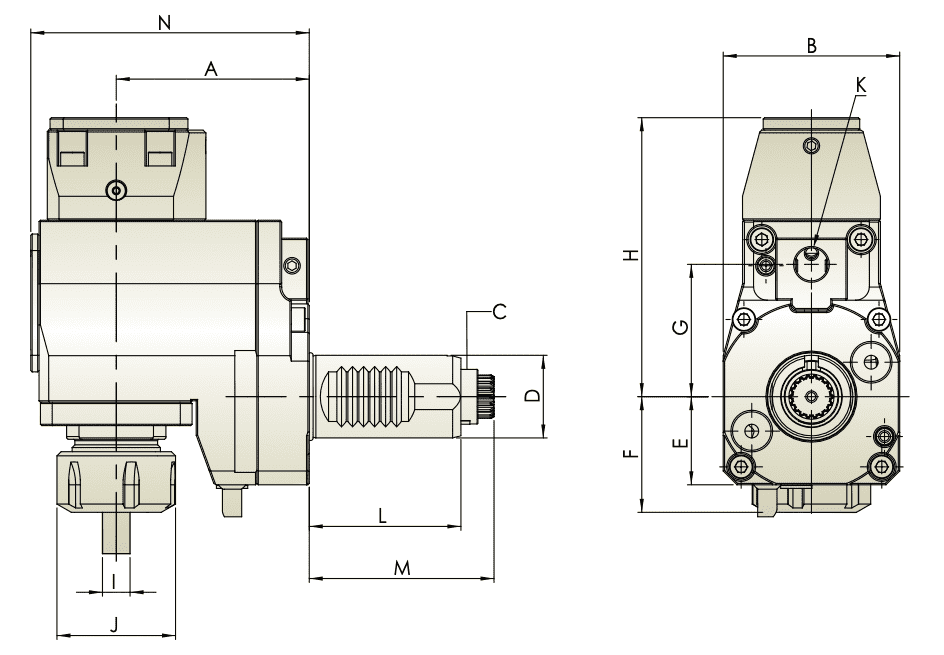

Характеристики
- Производитель: Hold Well
- Типоразмер хвостовика: 40
- Приводная муфта: 5480
- Стандарт хвостовика: VDI
- A: 100
- B: 80
- C.: 8, W20*0
- D: 40
- E: 38
- G: 56
- H: 98 | 5
- I: ER32(3˜20)
- J: 50
- L: 63
- M: 75
- N: 139 | 5
