Характеристики
- Производитель Ytum
- Высота центра, мм 80
- Угол поворота шпинделя от его горизонтального положения (вверх) ≤ 90°
- Горизонтальное положение (вниз) ≤ 6°
- Угол вращения шпинделя для одного полного оборота делительной рукоятки 9° (540 градусов | по 1' на каждый)
- Минимальное значение верньера 10"
- Передаточное число червячной передачи 1:40
- Конус шпиндельного отверстия MT3
Характеристики
- Производитель: Ytum
- Высота центра, мм: 80
- Угол поворота шпинделя от его горизонтального положения (вверх): ≤ 90°
- Горизонтальное положение (вниз): ≤ 6°
- Угол вращения шпинделя для одного полного оборота делительной рукоятки: 9° (540 градусов | по 1' на каждый)
- Минимальное значение верньера: 10"
- Передаточное число червячной передачи: 1:40
- Конус шпиндельного отверстия: MT3
- Ширина установочного ключа: 14 мм
- Диаметр короткого конуса носа шпинделя для фланца, мм: Ø36.541
- Количество отверстий на индексационной пластине B: 46 | 47 | 49 | 51.53 | 54 | 57 | 58 | 59 | 62 | 66
- Ошибка индивидуальной индексации шпинделя за один полный оборот делительной рукоятки: 60"
- Кумулятивная ошибка на любой 1/4 окружности шпинделя: 70"
- Максимальная нагрузка, кг: 80
- Вес нетто, кг: 26
- Вес брутто, кг: 32

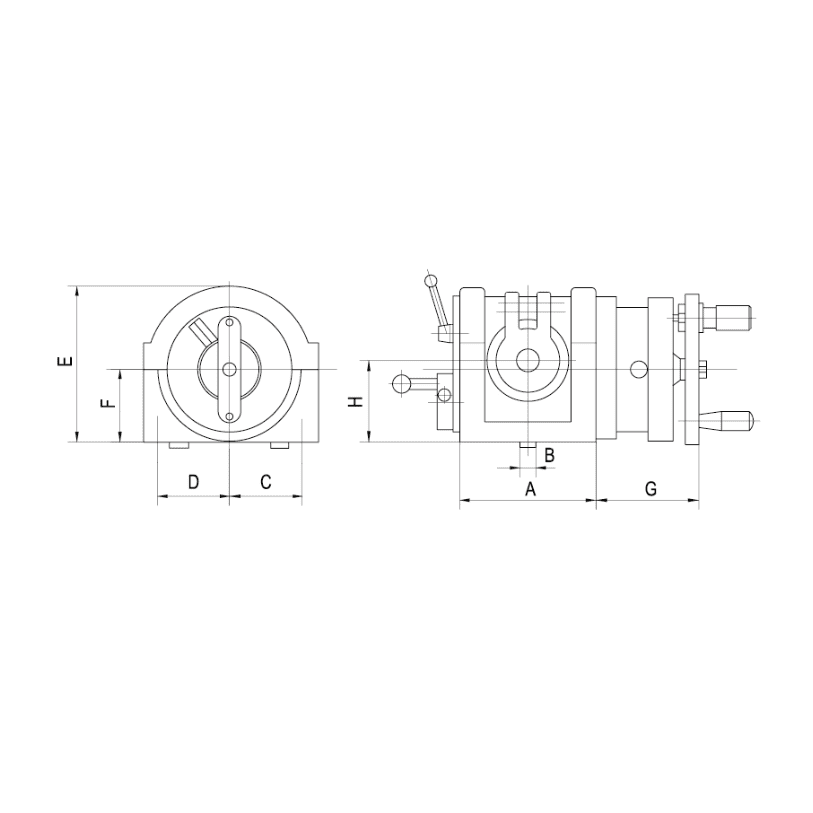

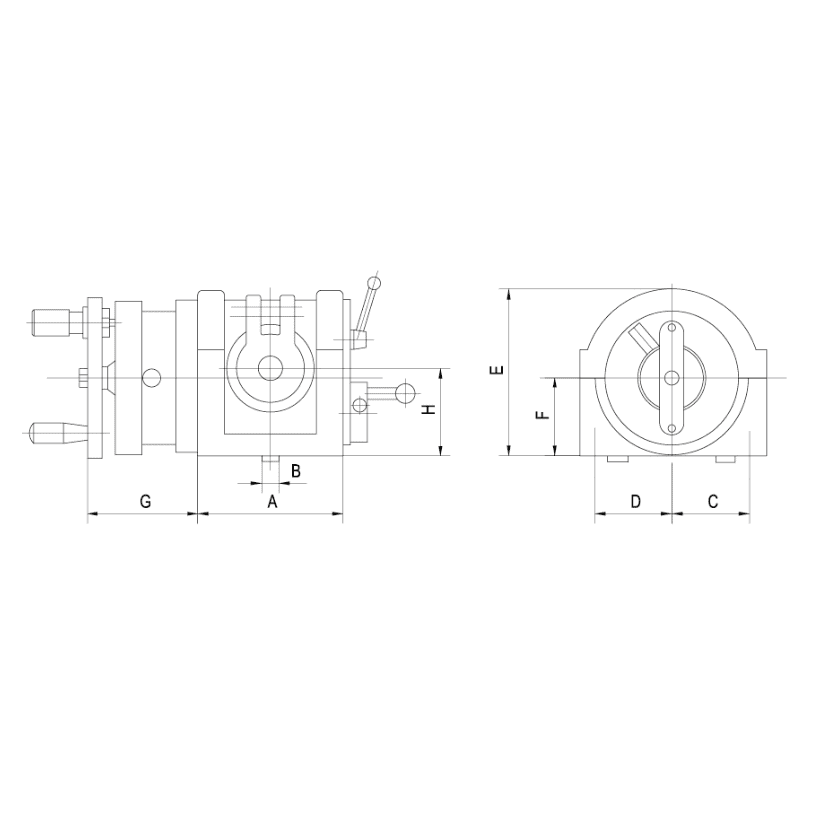

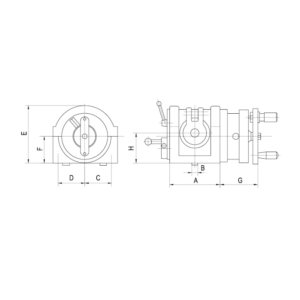

- A: 139
- B: 14
- C: 77
- D: 73
- E: 147
- F: 77
- G: 78
- H: 80
