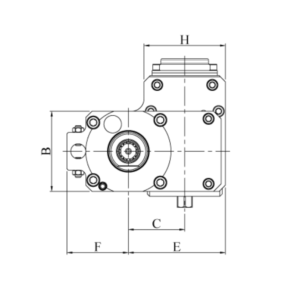

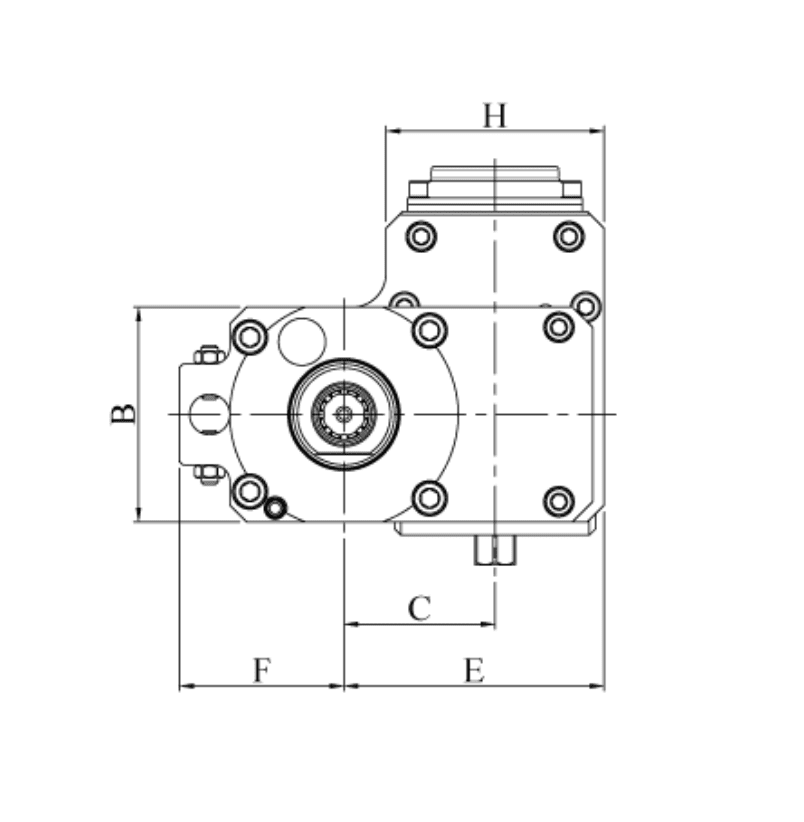

Характеристики
- Производитель Evermore
- K, мм 16
- B, мм 70
- C, мм 45
- E, мм 77.5
- F, мм 49
- G, мм 5
- H, мм 65
Описание
Приводной блок BR40548216C/3 радиального типа со стандартом хвостовика – VDI и внутренней подачей СОЖ.
Размер посадки – 16, типоразмер хвостовика – 40. Максимальная скорость вращения – 3000 об/мин.
Предназначается для установки в револьверную головку для радиального точения.
Подача СОЖ внутренняя – 15 Bar.
Подходит для цанг со стандартом DIN6499 (в комплект не входит).
Хвостовик VDI имеет двухстороннюю проточку для универсальной установки в лево- и право- сторонние револьверные головки.
Характеристики
- Производитель: Evermore
- K, мм: 16
- B, мм: 70
- C, мм: 45
- E, мм: 77.5
- F, мм: 49
- G, мм: 5
- H, мм: 65
- M, мм: 110.5
- Скорость вращения, об/мин: 3000
- Передаточное число: 3:1
- Тип блока: Радиальный, специальный
- Приводная муфта: DIN 5482
- Подача СОЖ: Внешняя
- D, мм: 30
- X: 16
- A, мм: 136
- Типоразмер: VDI40
- Q: B17x14
- Типоразмер хвостовика: 40
- Размер посадки: 16
- Стандарт хвостовика: VDI
- Макс. об/мин: 3000
- Передаточное отношение: 3 : 1
- A: 136
- B: 70
- C: 45
- E: 77.5
- F: 75
- G: 5
- H: 65
- K: 16
- M: 110.5
- Q DIN 5480: W17 x 14
- Вес: 6.4
