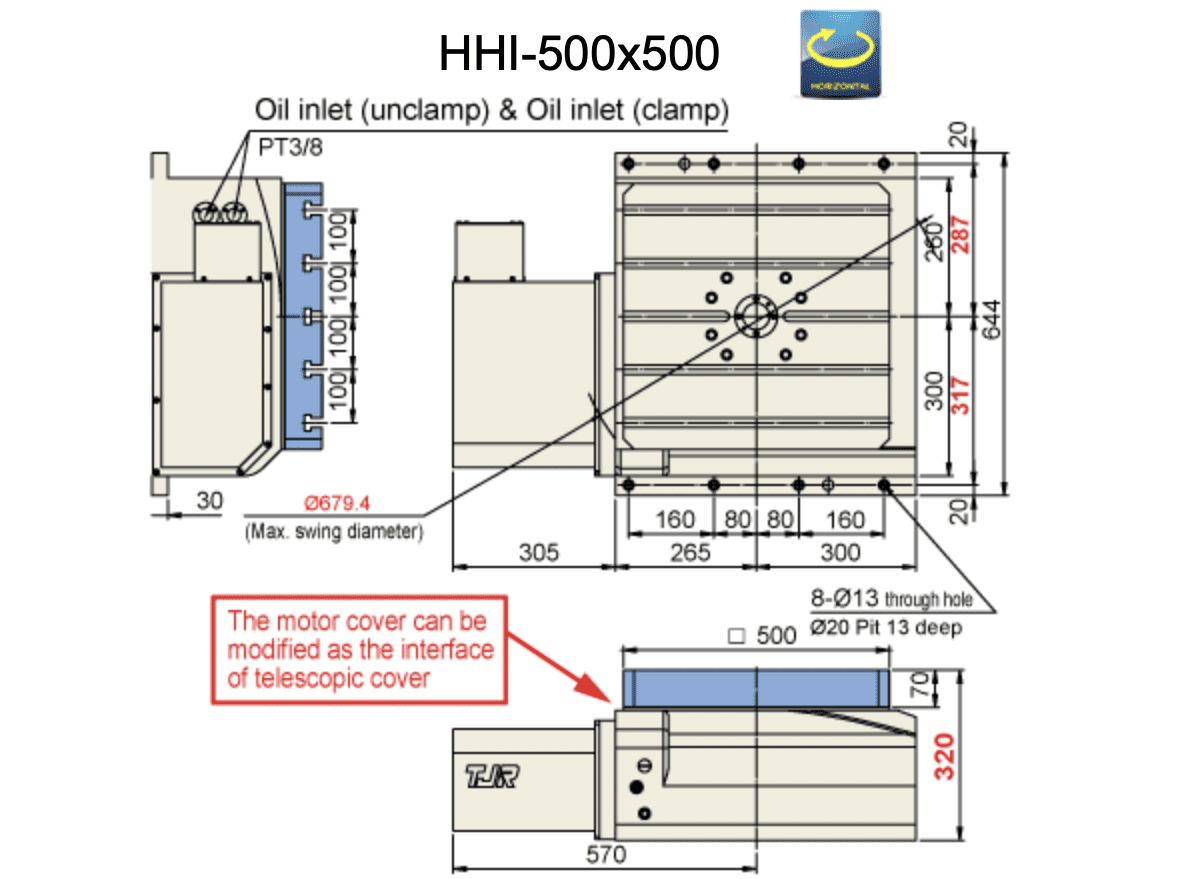

Горизонтальный поворотный индексный стол с ЧПУ TJR HHI-500x500
Характеристики
| Диаметр стола | ø500 мм |
|---|---|
| Диаметр центр. отверстия | ø50 x 27мм |
| Сквозное отверстие | — |
| Высота центра | 320 мм |
| Ширина Т – образного паза | 18H7 мм |
| Ширина ползуна | 18H7 |
| Тип тормоза и усилие | Пневмат./ 0, 58 МПа |
| Передаточное число | 4:00 |
| Сила зажима | 1000 Н*м |
| Макс. скорость рабочего стола | 16, 6 мин -1 |
| Разрешение | 0, 001 град |
| Точность индексации | ±5 сек |
| Повторяемость | ±1 сек |
| Вес нетто | 518 кг (без серво двигателя) |
| Допустимая нагрузка на стол | -, 600 с бабкой |
| Допустимая нагрузка горизонтальная | — |
| Допустимая нагрузка F | — |
| Max нагрузка FL | — |
| Допустимый крутящий момент | — |
| Производитель | |
| Тип | Горизонтальный, Индексный |
Под заказ

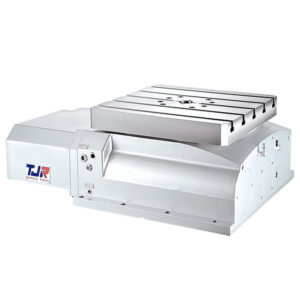

Горизонтальный поворотный индексный стол с ЧПУ TJR HHI-500×500 с гидравлическим тормозом.
Диаметр стола — Ø500xØ500, диаметр центрального отверстия — Ø 50×27
Стол оснащен муфтой Хирта, которая обеспечивает точность +-5 секунд и вращение без люфта.
Подходит для всех систем ЧПУ.
Преимущества поворотных столов TGR:
- Радиально — осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
- Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
- Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
- Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
| Диаметр стола | ø500 мм |
|---|---|
| Диаметр центр. отверстия | ø50 x 27мм |
| Сквозное отверстие | — |
| Высота центра | 320 мм |
| Ширина Т – образного паза | 18H7 мм |
| Ширина ползуна | 18H7 |
| Тип тормоза и усилие | Пневмат./ 0, 58 МПа |
| Передаточное число | 4:00 |
| Сила зажима | 1000 Н*м |
| Макс. скорость рабочего стола | 16, 6 мин -1 |
| Разрешение | 0, 001 град |
| Точность индексации | ±5 сек |
| Повторяемость | ±1 сек |
| Вес нетто | 518 кг (без серво двигателя) |
| Допустимая нагрузка на стол | -, 600 с бабкой |
| Допустимая нагрузка горизонтальная | — |
| Допустимая нагрузка F | — |
| Max нагрузка FL | — |
| Допустимый крутящий момент | — |
| Производитель | |
| Тип | Горизонтальный, Индексный |
