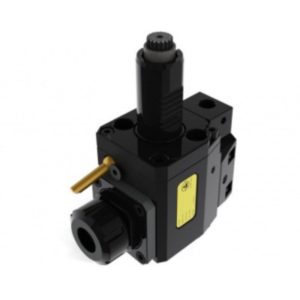

VDI30-ER25 Радиальный приводной блок THB-B04.100-30BI

Тайванский производитель Hold Well специализируется на выпуске комплектующих для различных станков, которые хорошо известны во многих странах мира.

Компания имеет большой опыт успешной деятельности на мировом рынке, занимается разработками новых высокотехнологичных инструментов и имеет многочисленные патенты на изобретения. Примером могут служить выпускаемые угловые головки и держатели с VDI и BMT. С целью расширения своего присутствия на рынке и выведения качества сервиса на новый уровень в 2001 году компания открыла сервисный центр, который расположен в Шанхае, а в 2007 – она была успешно аккредитована и получила международный сертификат ISO 9001.ООО "Задел" является официальным дилером Hold well в РФ.

Характеристики

Weight	4.4 kg
Производитель	Hold Well
Типоразмер хвостовика	30
Размер посадки	ER25
Приводная муфта	5480
Стандарт хвостовика	VDI

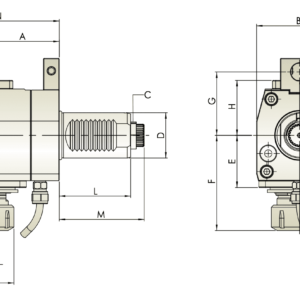

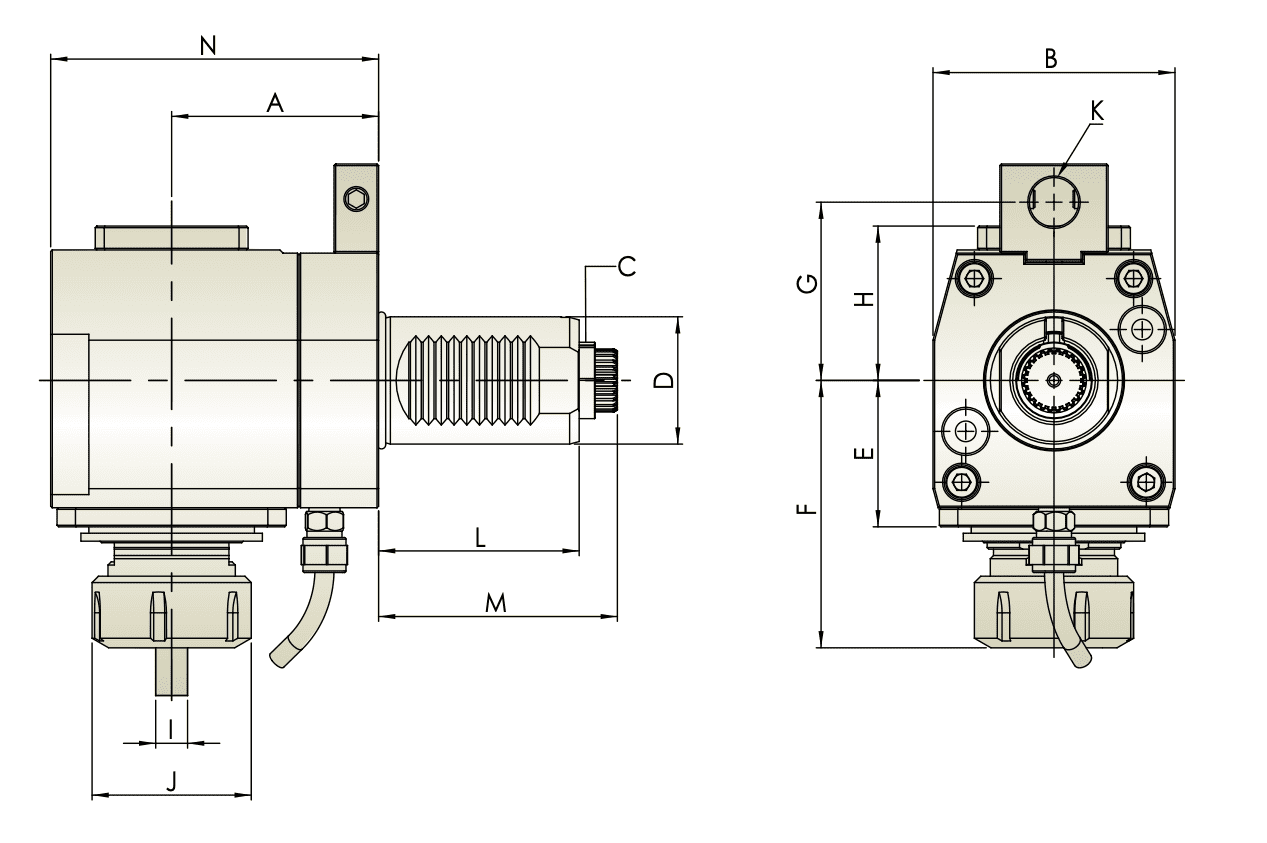

A	100
B	36
C.	8, W16*0
D	30
E	39, 5
G	48
H	72, 2
I	ER25(2˜16)
J	43
L	55
M	67
N Max	131

0,00 ₽

В наличии

Задать вопрос

Описание
Характеристики

h2>Приводной блок THB-B04.100-30BI радиального типа со стандартом хвостовика — VDI и внутренней подачей СОЖ

Размер посадки — ER25, типоразмер хвостовика — 30. Максимальная скорость вращения — 4000 об/мин и передаточным отношением 1:1.

Приводная муфта блока — DIN5480.

Внутренняя подача СОЖ — 70 bar.

Предназначается для установки в револьверную головку для осевого радиального точения.

Цанговый патрон изготовлен по стандарту DIN6499.

Хвостовик VDI имеет двухстороннюю проточку для универсальной установки в лево- и право- сторонние револьверные головки.

Инструментальный блок произведен в соответствии со стандартом DIN69880. Шестерни зацепления изготовлены по стандарту DIN 5480.
