Характеристики
- Производитель Hold Well
- Типоразмер хвостовика 30
- Размер посадки ER25
- Приводная муфта 1809
- Стандарт хвостовика VDI
- A 55
- B 65
- C. 11
Описание

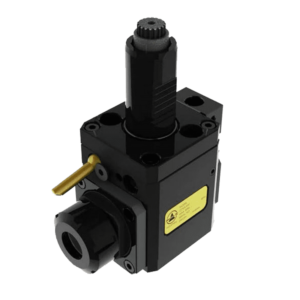

Приводной блок THB-B04.65-30AI радиального типа со стандартом хвостовика – VDI.
Размер посадки – ER 25, типоразмер хвостовика – 30. Максимальная скорость вращения – 4000 об/мин с передаточным отношением 1:1.
Приводная муфта блока – DIN1809.
Внутренняя подача СОЖ – 70 bar.
Предназначается для установки в револьверную головку для радиального точения.
Цанговый патрон изготовлен по стандарту DIN6499.
Хвостовик VDI имеет двухстороннюю проточку для универсальной установки в лево- и право- сторонние револьверные головки.
Приводной блок произведен в соответствии со стандартом DIN69880. Шестерни зацепления изготовлены по стандарту DIN 1809.
Характеристики
- Производитель: Hold Well
- Типоразмер хвостовика: 30
- Размер посадки: ER25
- Приводная муфта: 1809
- Стандарт хвостовика: VDI
- A: 55
- B: 65
- C.: 11
- D: 30
- E: 39, 5
- G: 40
- H: 72 | 2
- I: ER25(2˜16)
- J: 43
- L: 45
- M: 62
- N: 86
