Характеристики
- Производитель Hold Well
- Типоразмер хвостовика 40
- Приводная муфта 1809
- Стандарт хвостовика VDI
- A 137
- B 48
- C. 17
- D 40
Описание

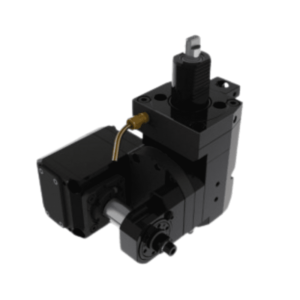

Приводной блок THB-T29.100-40AR0.36 с изменямым углом поворота и стандартом хвостовика – VDI
Типоразмер хвостовика – 40. Максимальная скорость вращения – 4000 об/мин с передаточным отношением 1:0,36.
Приводная муфта блока – DIN1809.
Предназначается для установки в револьверную головку для радиального точения.
Инструментальные блоки произведены в соответствии со стандартом DIN1809.
Хвостовик VDI имеет двухстороннюю проточку для универсальной установки в лево- и право- сторонние револьверные головки.
Угол резания может быть установлен в диапазоне +-20 град.
Может применяться для обработки цилиндрических и конических зубчатых колес.

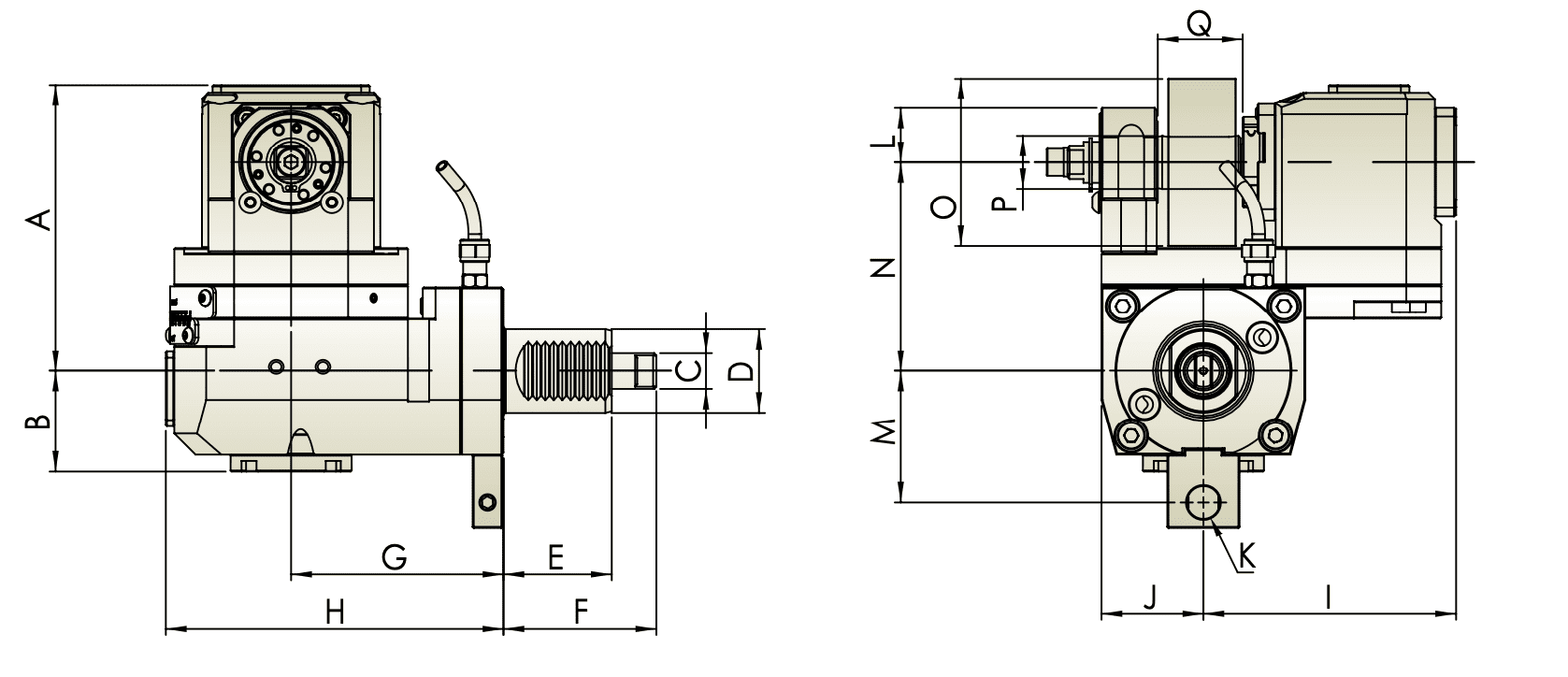

Характеристики
- Производитель: Hold Well
- Типоразмер хвостовика: 40
- Приводная муфта: 1809
- Стандарт хвостовика: VDI
- A: 137
- B: 48
- C.: 17
- D: 40
- E: 51
- G: 100
- H: 159
- I: 119
- J: 48
- L: 26
- M: 63
- N: 100
- P: 80
- Q: 40
- N.W.KG: 13 | 8
