Характеристики
- Производитель Pingyuan
- Вид патрона MTB-SCA для дисковых фрез
- Диаметр 26
- Длина L (мм) 35
- Тип хвостовика MTB4
- Посадочный диметр 16
- Диаметр, d: 16
- l1 109
Описание

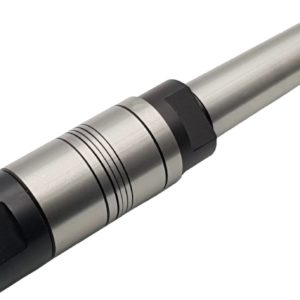

Оправка фрезерная конус Морзе №4 с резьбой MTB4-SCA16-35L.
Применяется для зажима отрезных дисковых фрез с посадочным диаметром 16 мм на фрезерных станках.
Вылет от шпинделя 35 мм.
Биение в пределах 0,005 мм.
Может быть исользован для фиксации фрез разного диметра благодаря трем дополнительным проставкам 5, 10 и 15 мм.
Патрон MTB4-SCA16-35L фиксируется во фрезерном станке на внутреннюю резьбу, благодаря чему достигается более жесткое и надежное крепление, предотвращающее прокручивание инструмента. Передача крутящего момента производится шпонкой.
Допускается использование оправки с переходными втулками для конусов Морзе.
Характеристики
- Производитель: Pingyuan
- Вид патрона: MTB-SCA для дисковых фрез
- Диаметр: 26
- Длина L (мм): 35
- Тип хвостовика: MTB4
- Посадочный диметр: 16
- Диаметр, d:: 16
- l1: 109
- D1, мм:
- L2: 16
- Гайка, M: M14x2.0P/M16x2.0P
- G: 31.267
