Характеристики
- Диаметр стола, (мм) 170
- Производитель TJR
- Диаметр центр отверстия,(мм) 40
- Передаточное число 1:90
- Крутящий момент, Нм 180
- Диаметр сквозного отверстия, (мм) 40
- Высота центра стола, (мм) 135
- Диаметр сквозного отверстия, мм 40
Описание

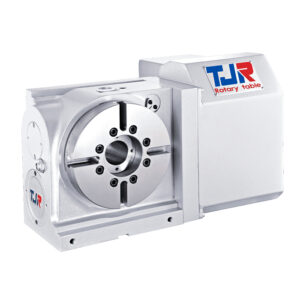

Поворотный стол с ЧПУ AR-170R с пневматическим тормозом.
Диаметр стола – 170, диаметр сквозного отверстия – 67
Двигатель расположен с правой стороны.
Стол оснащен радиальными и осевыми подшипниками Японского производства.
Имеет возможность установки в вертикальном и горизонтальном положении.
Преимущества поворотных столов TJR:
Радиально – осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают
высокой
динамической
нагрузкой
и
высокой
прочностью
для тяжелой резки;
Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
Большой
диаметр
сквозного
отверстия
обеспечивает
высокую
жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
Водонепроницаемая конструкция с классом защиты IP65
Характеристики
- Диаметр стола, (мм) : 170
- Производитель: TJR
- Диаметр центр отверстия,(мм): 40
- Передаточное число: 1:90
- Крутящий момент, Нм: 180
- Диаметр сквозного отверстия, (мм): 40
- Высота центра стола, (мм): 135
- Диаметр сквозного отверстия, мм: 40
- Ширина Т-образного паза, (мм): 12
- Высота центра стола, мм: 135
- Ширина ползуна, (мм): 18
- Ширина Т-образного паза, мм: 12
- Ширина ползуна, мм: 18
- Тип тормоза: Пневматический
- Тип тормоза/давление, (Мпа): пневм/0.6
- Max нагрузка F, (Н): 14500
- Передаточное число: 2:30
- Max нагрузка FL, (Н*м): 1100
- Max радиальная нагрузка FL, (Н*м): 310
- Макс. скорость стола, (об/мин): 4, 44
- Max нагрузка F, (Н): 14500
- Минимальная ед.изм., (° градусы): 0,001
- Точность индексации, сек: 20
- Max нагрузка FL, (Н*м): 1100
- Повторяемость, сек: 6
- Допустимая нагрузка в вертикальном положении, кг: 75
- Сила зажима, (Н*м): 310
- Минимальная ед. изм., (° градусы): 0, 001
- Допустимая нагрузка в горизонтальном положении, кг: 150
- Макс. скорость стола, об/мин: 44,4
- Точность индексации, (сек): 20
- Сила зажима, Н*м: 310
- Повторяемость, (сек): 6
- Диаметр центрального отверстия, мм: 40
- Допустимая нагрузка на стол в вертикальном положении, (кг): 75
- Тип тормоза/давление, Мпа: Пневм/0,6
- Допустимая нагрузка на стол в горизонтальном положении, (кг): 150
- Допустимая нагрузка с задней бабкой, кг: 150
- Допустимая нагрузка на стол с задней бабкой, (кг): 150
- Допустимый крутящий момент (Н*м): 180
- Вес нетто без серводвигателя, (кг): 50
- Диаметр планшайбы, мм: 170
