Характеристики
- Производитель Hold Well
- Типоразмер хвостовика 30
- Размер посадки ER25
- Приводная муфта SPUR MT TOEM
- Стандарт хвостовика VDI
- A 70
- B 64
- C. 23, 8
Описание

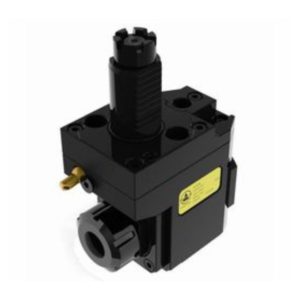

Приводной блок THB-D04.70-30D радиального типа со стандартом хвостовика — VDI и внешней подачей СОЖ
Размер посадки — ER25, типоразмер хвостовика — 30. Максимальная скорость вращения — 4000 об/мин.
Приводная муфта блока — SPUR MT TOEM.
Предназначается для установки в револьверную головку для радиального точения.
Цанговый патрон изготовлен по стандарту DIN6499.
Хвостовик VDI имеет двухстороннюю проточку для универсальной установки в лево- и право- сторонние револьверные головки.
Инструментальный блок произведен в соответствии со стандартом DIN69880. Шестерни зацепления изготовлены по стандарту SPUR MT TOEM.

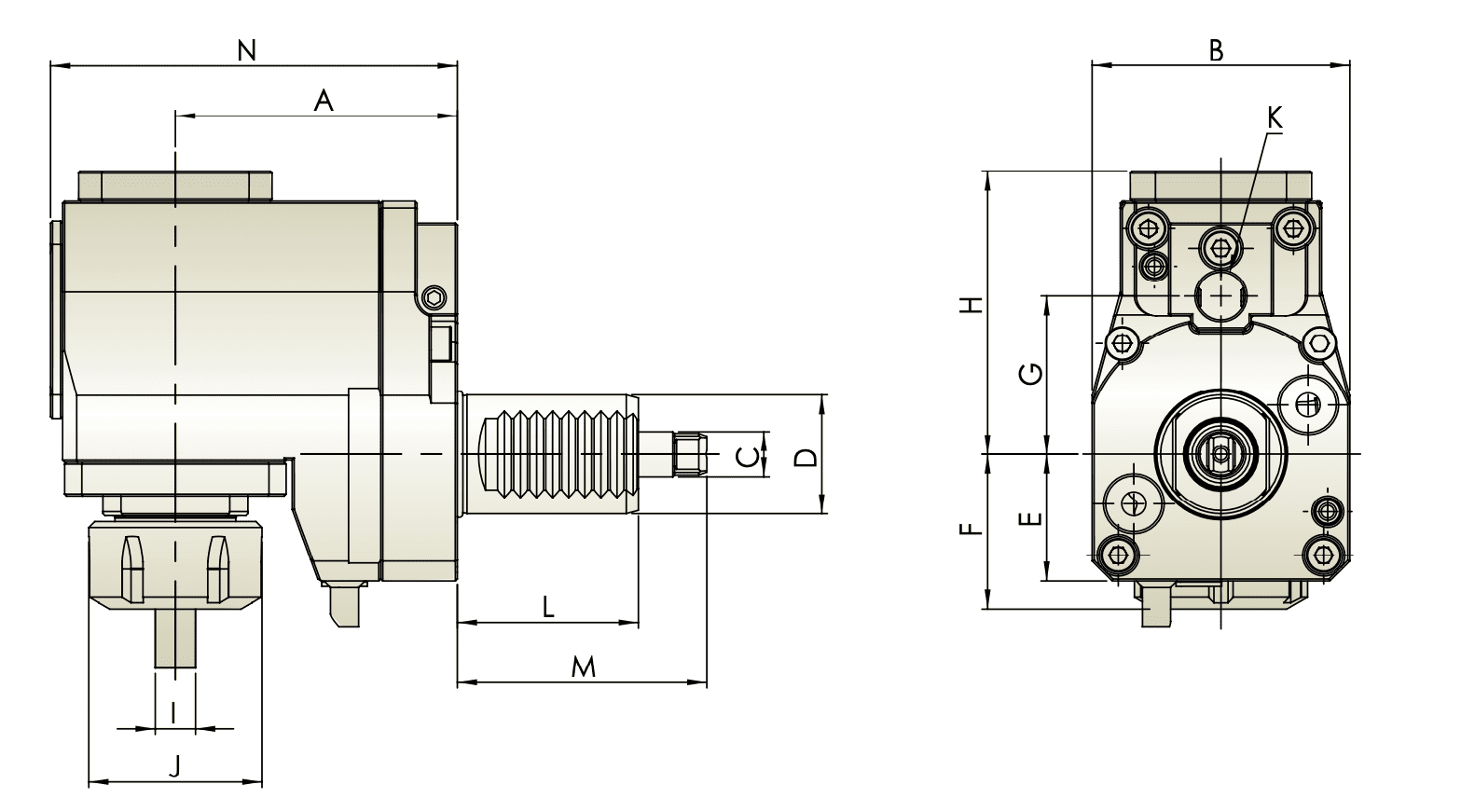

Характеристики
- Производитель: Hold Well
- Типоразмер хвостовика: 30
- Размер посадки: ER25
- Приводная муфта: SPUR MT TOEM
- Стандарт хвостовика: VDI
- A: 70
- B: 64
- C.: 23, 8
- D: 30
- E: 32
- G: 40
- H: 71 | 5
- I: ER25(2˜16)
- J: 43
- L: 45
- M: 59
- N: 101
