Характеристики
- Тип Индексный
- Диаметр стола 500 мм
- Диаметр центр. отверстия 120H7 мм
- Сквозное отверстие 120 мм
- Высота центра 310 мм
- Ширина Т – образного паза 18Н7 мм
- Ширина ползуна 18H7
- Тип тормоза и усилие Пневмат./ 0 | 58 МПа
Описание

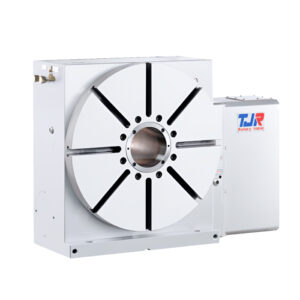

Индексный поворотный стол с ЧПУ TJR HI-500 с гидравлическим тормозом.
Диаметр стола — Ø500, диаметр сквозного отверстия — Ø120H7
Стол оснащен муфтой Хирта, которая обеспечивает точность +-5 секунд и вращение без люфта.
Имеет возможность установки в вертикальном и горизонтальном положении.
Подходит для всех систем ЧПУ.
Преимущества поворотных столов TGR:
- Радиально — осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
- Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
- Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
- Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
Характеристики
- Тип: Индексный
- Диаметр стола: 500 мм
- Диаметр центр. отверстия: 120H7 мм
- Сквозное отверстие: 120 мм
- Высота центра: 310 мм
- Ширина Т – образного паза: 18Н7 мм
- Ширина ползуна: 18H7
- Тип тормоза и усилие: Пневмат./ 0 | 58 МПа
- Передаточное число: 4:00
- Сила зажима: 140Н*м
- Макс. скорость рабочего стола: 16 | 6 мин - 1
- Разрешение: 0 | 001 град
- Точность индексации: ±5 сек
- Повторяемость: ±1 сек
- Вес нетто: 410 кг (без серво двигателя)
- Допустимая нагрузка на стол: 400 кг | 600 кг с бабкой
- Допустимая нагрузка горизонтальная: 600 кг
- Допустимая нагрузка F: 4000 H
- Max нагрузка FL: 6000 H*m
- Допустимый крутящий момент: -
- Производитель: TJR
