Индексный поворотный стол с ЧПУ TJR HI-320 ø320 мм


Характеристики
Тип

Индексный

Диаметр стола

ø320 мм

Диаметр центр. отверстия

Ø80H7 мм

Сквозное отверстие

Ø80 мм

Высота центра

210 мм

Ширина Т – образного паза

14Н7 мм

Ширина ползуна

18H7

Тип тормоза и усилие

Пневмат./ 0, 58 МПа

Передаточное число

3:00

Сила зажима

140Н*м

Макс. скорость рабочего стола

25 мин — 1

Разрешение

0, 001 град

Точность индексации

±5 сек

Повторяемость

±1 сек

Вес нетто

210 кг (без серво двигателя)

Допустимая нагрузка на стол

175 кг, 350 кг с бабкой

Допустимая нагрузка горизонтальная

400 кг

Допустимая нагрузка F

2000 H

Max нагрузка FL

2500 H*m

Допустимый крутящий момент

Производитель

В заказе Перейти к заказу
Задать вопрос

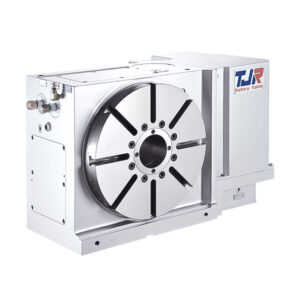

Индексный поворотный стол с ЧПУ TJR HI-320 с гидравлическим тормозом.

HI-320R

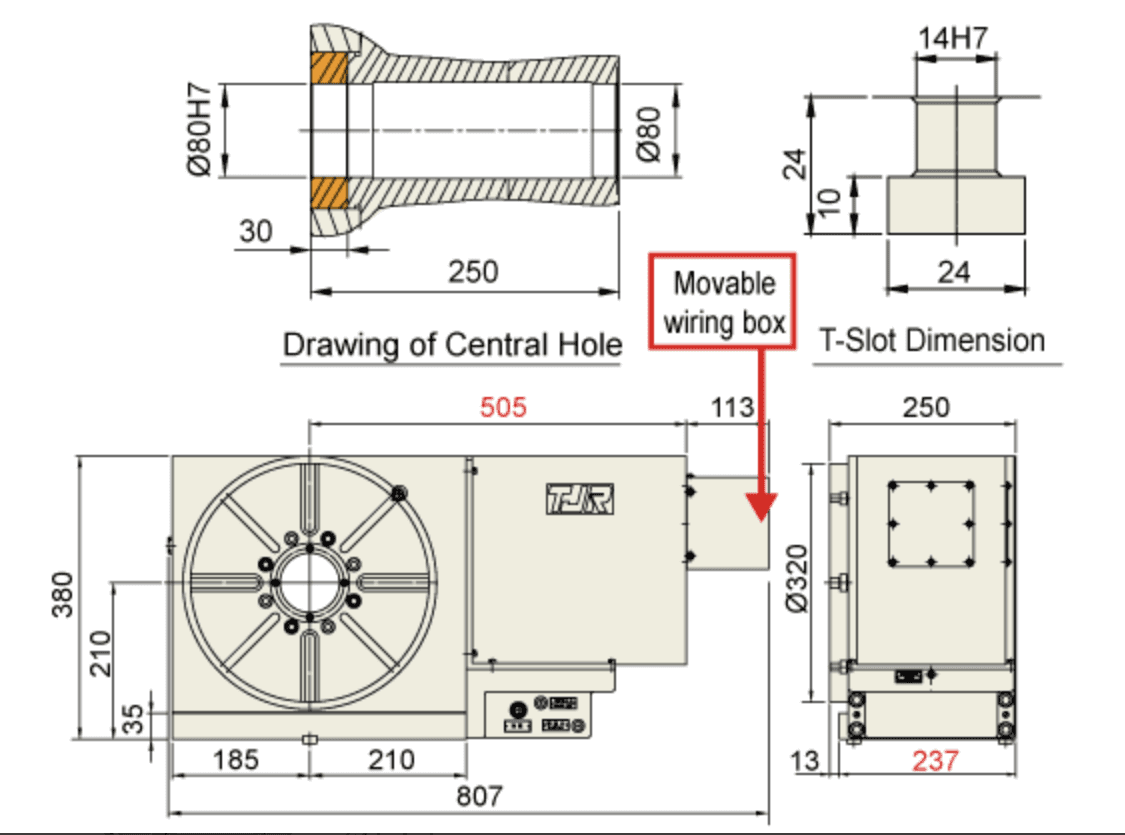

Диаметр стола — Ø320, диаметр сквозного отверстия — Ø80H7

Стол оснащен муфтой Хирта, которая обеспечивает точность +-5 секунд и вращение без люфта.

Имеет возможность установки в вертикальном и горизонтальном положении.

Подходит для всех систем ЧПУ.

Преимущества поворотных столов TGR:

  • Радиально — осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
  • Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
  • Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
  • Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
Тип

Индексный

Диаметр стола

ø320 мм

Диаметр центр. отверстия

Ø80H7 мм

Сквозное отверстие

Ø80 мм

Высота центра

210 мм

Ширина Т – образного паза

14Н7 мм

Ширина ползуна

18H7

Тип тормоза и усилие

Пневмат./ 0, 58 МПа

Передаточное число

3:00

Сила зажима

140Н*м

Макс. скорость рабочего стола

25 мин — 1

Разрешение

0, 001 град

Точность индексации

±5 сек

Повторяемость

±1 сек

Вес нетто

210 кг (без серво двигателя)

Допустимая нагрузка на стол

175 кг, 350 кг с бабкой

Допустимая нагрузка горизонтальная

400 кг

Допустимая нагрузка F

2000 H

Max нагрузка FL

2500 H*m

Допустимый крутящий момент

Производитель
