Характеристики
- Производитель Pingyuan
- Вид патрона SL-ER цанговый с лыской
- Вид цанги ER32
- Диаметр 50
- Длина L (мм) 80
- Диаметр, d: 32
- l1 132
- C 32
Описание

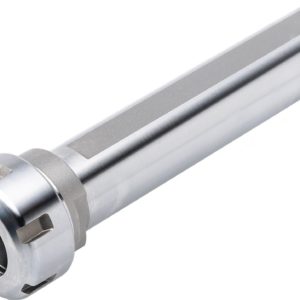

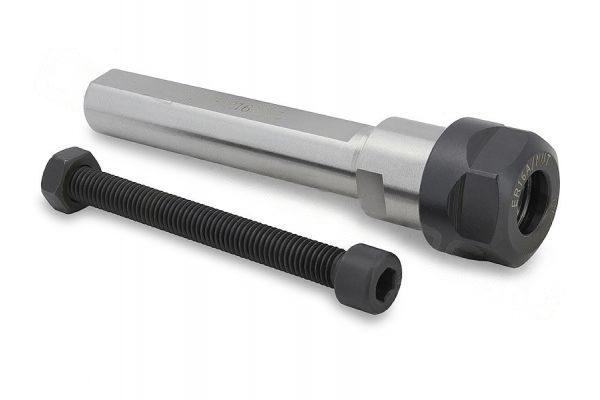

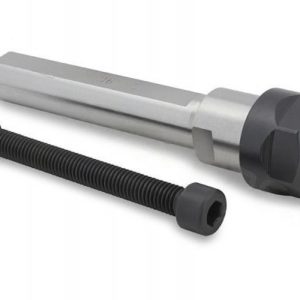

Фрезерный цанговый патрон ER32 с цилиндрическим хвостовиком SL32-ER32-80L.
Применяется закрепления фрез стандарта DIN 6499.
Внутренний диаметр — 32 мм, внешний диаметр — 50 мм.
Длина хвостовика — 80 мм, биение (точность): 0,005 мм.
Зажим инструмента производится затяжной гайкой типа UM.
Фрезерные оправки типа SL-ER применяются в условиях недостаточного доступа к зоне обработки, а также закрепления фрез небольшого диаметра.
Может быть закреплен в патрон большего диаметра на фрезерном или сверлильном станке, или в осевой держатель инструмента на токарном станке.
Характеристики
- Производитель: Pingyuan
- Вид патрона: SL-ER цанговый с лыской
- Вид цанги: ER32
- Диаметр: 50
- Длина L (мм): 80
- Диаметр, d:: 32
- l1: 132
- C: 32
- Вид формы: UM
- L2: 52
- T: M16x2.2P
- G:
