OTC200 Оптический датчик измерения инструмента - купить в Компания "Задел" с доставкой

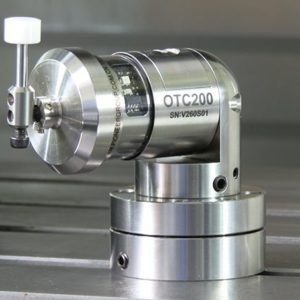

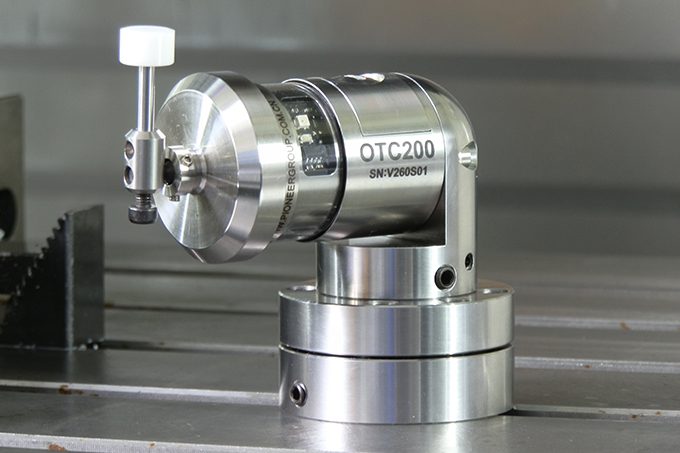

OTC200 Оптический датчик измерения инструмента

Артикул: OTC200

Характеристики

  • Контролируемый объект Инструмент
  • Тип датчика Оптический
  • Передача сигнала Передача оптического сигнала инфракрасного диапазона в пределах 360 град
  • Направление измерений ±X,±Y,+Z
  • Рабочий диапазон до 5 м
  • Усилие по срабатыванию на оси Z 500-1000 г
  • Габариты 50х25х20 см
  • Вес 4 кг
Все характеристики

Описание

Оптический датчик инструмента с оптической передачей сигнала OTC200

OTC200 — это беспроводной датчик инструмента, который использует оптический кодированный сигнал для передачи информации между задатчиком инструмента с ЧПУ и приемником.

Применяется на различных спецификациях малых и средних обрабатывающих центрах, фрезерных станках с ЧПУ и сверлильных центрах.

Используются для обнаружения поломки инструмента и быстрого измерения длины и диаметра инструмента на различных инструментах.

Особенности OTC200:

  • Конфигурация метода включения/выключения инструмента: M-код включения/выключения;
  • Совместимость с настроенными оптическими приемниками Pioneer (OSI-20M и OSI-30);
  • Отличная устойчивость к оптическим помехам благодаря модулированной передаче;
  • Простота установки и неограниченное перемещение, благодаря беспородной конструкции.

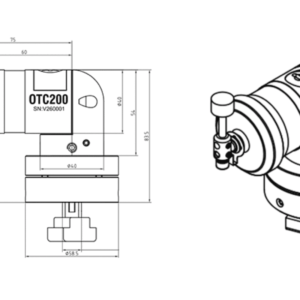

OTC200 схема датчикаOTC200 схема датчика 2

Характеристики

  • Контролируемый объект: Инструмент
  • Тип датчика: Оптический
  • Передача сигнала: Передача оптического сигнала инфракрасного диапазона в пределах 360 град
  • Направление измерений: ±X,±Y,+Z
  • Рабочий диапазон: до 5 м
  • Усилие по срабатыванию на оси Z: 500-1000 г
  • Габариты: 50х25х20 см
  • Вес: 4 кг
  • Степень защиты: IP68
  • Совместимое оборудование: OSI-30
  • Применимость: Фрезерный станок
  • Производитель: Pioneer
Цена уточняется у менеджера
