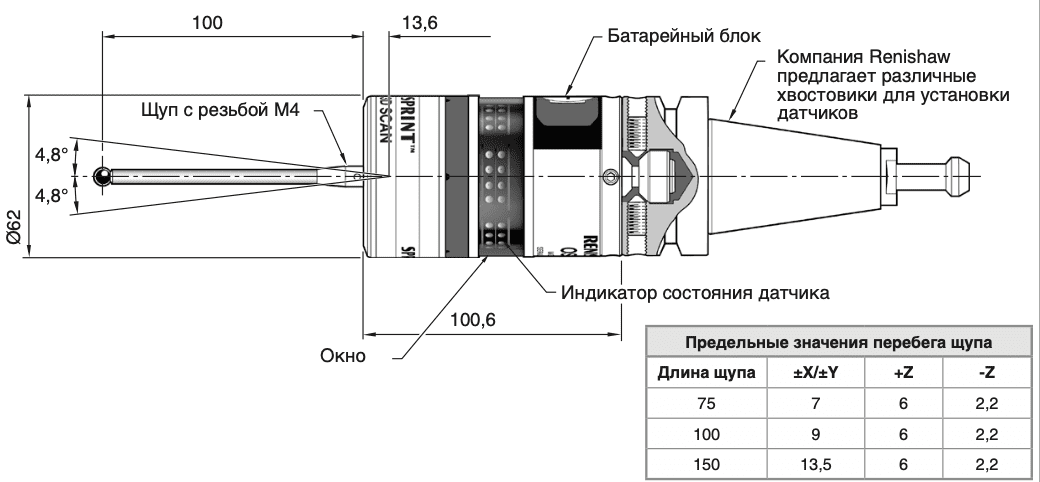

OSP60 Оптический датчик измерения детали

Характеристики

Контролируемый объект	Деталь
Тип датчика	Оптический
Передача сигнала	Передача оптического сигнала инфракрасного диапазона в пределах 360 град
Направление измерений	±X，±Y，+Z
Рабочий диапазон	до 4, 5 м
Усилие по срабатыванию на оси Z	1, 5 Н/мм
Усилие по срабатыванию на оси XY	0, 8 Н/мм
Рабочая температура	От +5 °C до +55 °C
Применимость	Обрабатывающий центр
Рекомендуемые щупы	Прямые из синтетического рубина или нитрида кремния от 75 мм до 150 мм.
Совместимое оборудование	OSI-S (интерфейс), OMM-S (приемник)
Вес	1080 г
Степень защиты	IPX8
Производитель	Renishaw

Под заказ

Задать вопрос

Описание
Характеристики

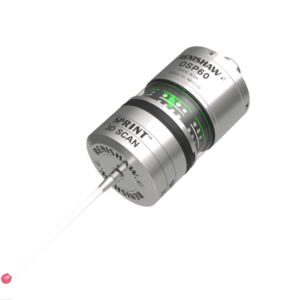

Датчик OSP60 с оптической передачей сигнала.

Применяется для сканирования и измерения детали на обрабатывающих центрах и станках с ЧПУ.

OSP60 представляет собой оптический 3D — датчик с разрешением 0,1 мкм, обеспечивающий высокую точность и наилучшее отображение геометрии детали при высокой скорости измерения.

Особенности и преимущества Renishaw OSP60:

Прочный и надежный корпус подходит для измерений в тяжелых условиях;
Непрерывное измерение со скоростью 1000 реальных 3D-точек в секунду при скорости до 15 000 мм/мин.
Высокая устойчивость к ударам, вибрации, экстремальным перепадам температур;
Устойчивость к проникновению охлаждающей жидкости на режущей кромке;
Совместимость с широким спектром щупов высокого класса;
Повторяемость 1 мкм (2 сек).

Контролируемый объект	Деталь
Тип датчика	Оптический
Передача сигнала	Передача оптического сигнала инфракрасного диапазона в пределах 360 град
Направление измерений	±X，±Y，+Z
Рабочий диапазон	до 4, 5 м
Усилие по срабатыванию на оси Z	1, 5 Н/мм
Усилие по срабатыванию на оси XY	0, 8 Н/мм
Рабочая температура	От +5 °C до +55 °C
Применимость	Обрабатывающий центр
Рекомендуемые щупы	Прямые из синтетического рубина или нитрида кремния от 75 мм до 150 мм.
Совместимое оборудование	OSI-S (интерфейс), OMM-S (приемник)
Вес	1080 г
Степень защиты	IPX8
Производитель	Renishaw
