Характеристики
- Диаметр, мм 256
- Тип посадки A2-8
- A(мм) 256
- B (мм) 100
- C (h6) (мм) 220
- D(мм) 139.719
- E1(мм) 28
- F(мм) 5
Описание

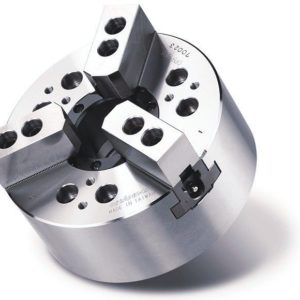

3-х кулачковый гидравлический токарный патрон 256 мм серии OPB-210 высокоскоростной с большим центральным отверстием.
- Тип посадки 1: цилиндрический по ГОСТ 3889-90, для закрепления корпуса патрона на шпиндель необходим переходной фланец.
- Поставляется с комплектом сырых кулачков, ключом и крепежными болтами.
- Предназначается для зажима цилиндрических, трех- и шестигранных заготовок или деталей в токарном станке.
- Корпус изготовлен из литейного чугуна.
Характеристики
- Диаметр, мм: 256
- Тип посадки: A2-8
- A(мм): 256
- B (мм): 100
- C (h6) (мм): 220
- D(мм): 139.719
- E1(мм): 28
- F(мм): 5
- H(мм): PCDø180
- J(мм): 81
- K(мм): 6-M16×2P
- M(мм): 30
- N max. (мм): 30
- N min. (мм): 50.1
- O max. (мм): 33.1
- O min. (мм): 13.6
- P max. (мм): 8.5
- P min. (мм): -10.5
- Q(мм): 40
